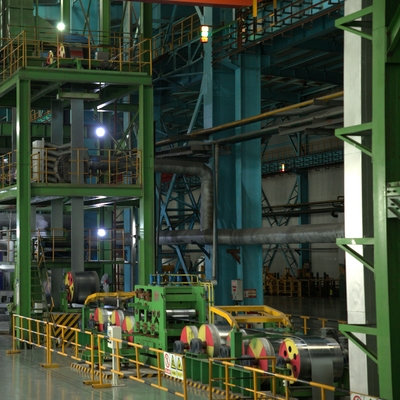

Cette ligne de production est une ligne de galvanisation d'acier laminé à froid.Il comprend principalement la section de déroulement, la plate-forme de soudage, le boucleur d'entrée, le four de recuit, le pot de zinc, le système de lame d'air, le système de refroidissement après galvanisation, le niveleur de tension, la section de passivation, le boucleur de sortie, la position de réserve pour le graisseur électrostatique et certains autres équipements.La position du produit de la ligne de production est le matériau architectural, le toit, les panneaux, etc. Sa fonction comprend le recuit, la galvanisation, la finition, le redressement, l'huile de pré-peinture.etc.

La ligne de production peut être divisée en trois sections selon le fonctionnement du processus, à savoir : la section d'entrée, la section de traitement et la section de sortie.

1# 2# selle d'entrée →1# 2# chariot d'alimentation →1# 2# dérouleur → 1# 2# dérouleur étayage auxiliaire→1# 2# dérouleur plaque de guidage→1# 2# dérouleur rouleau pinceur →1# 2# coupe transversale hydraulique cisailles → carte de guidage magnétique → rouleau de pincement de joint → soudeuse automatique → rouleau de pincement après soudage → bride de tension 1 # → boucleur d'entrée → 1 # 2 # 3 # machine d'alignement à rouleau unique

Machine d'alignement à rouleau unique 4 # → bride de tension 2 # → section de nettoyage chimique et par électrolyse → séchage à l'air chaud 1 # → bride de tension 3 # → machine d'alignement à double rouleau 1 # → machine d'alignement à rouleau unique 5 # → bride de tension 4 # → test de tension Machine→rouleau de pincement devant le four→four de recuit→nez de four→pot de zinc→trois rouleaux et six bras→air de couteau→refroidissement par air mobile→refroidissement par air vertical→rouleau de direction de haute tour→refroidissement par air horizontal→réservoir de trempe→presse-fruits→ Séchage à l'air chaud 2 # → 2 # machine d'alignement à double rouleau → bride de tension 5 # → broyeur de passage de peau → presse-agrumes → séchage à l'air chaud 3 # → bride de tension 6 # → niveleur de tension → bride de tension 7 # → enrobeur de rouleaux pour liquide de passivation → séchage four pour passivation liquide
